三一集团宁乡分厂臂架件下料无人化产线项目
规划三一集团宁乡分厂智能制造“灯塔工厂”,承担无人化切割线中控系统建设
成功案例
三一集团宁乡分厂臂架件下料无人化产线项目
2021-08-31 16:22

      企业简介

       三一重起系三一重工核心企业,主要从事高端、中大吨位轮式、履带式、随车、塔式起重机系列产品的研发、制造和销售。目前,生产基地包括三一宁乡和三一湖州两大产业园,拥有汽车起重机、全地面起重机、越野起重机、特种起重机、履带起重机、随车起重机、塔式起重机七大系列产品。三一重起系列产品自投放市场以来,以其先进技术、制作精良、实用可靠和行业服务赢得了广大用户的信赖。其中,三一重起履带起重机从神州第一吊SCC4000到亚洲第一吊SCC9000,再到全球第一吊SCC36000A,是行业内第一家成功实现履带起重机超起功能的企业,作为履带起重机械不断引领行业科技进步和产品升级换代。

       宁乡产业园位于长沙宁乡市高新技术开发区金洲大道西168号,为轮式起重机、塔式起重机的研发制造基地,产品包括:8-110吨汽车起重机、120-1600吨全地面起重机、6-16吨塔式起重机。


      项目背景

       为促进制造强国建设,落实中国制造转型升级,工业和信息化部启动实施“智能制造试点示范专项行动”。此次试点示范项目涉及智能装备和产品、智能制造新业态新模式等多个类别,三一集团成为工程机械行业首批入选企业,其所在的工程机械行业是国家的战略产业,急需用信息技术对制造业进行升级,建立先进的制造和管理系统,做大做强中国制造业。以此背景为契机,三一集团将智能制造定性为公司未来发展转型升级之道,并在北京、长沙、邵阳、昆山等主要园区启动了多个智能制造“灯塔工厂”的建设。

      建设内容

       华工赛百承担无人化切割线中控系统建设,建设内容如下:

       中控系统对切割下料车间的整个生产过程进行管理,包括提出物料需求、管理材料库存、管理任务队列、安排零件分拣入托盘、生成物流指令、采集生产过程信息、排产保障下料工序生产效率最优等主要功能。

       每个单元独立组成系统,有独立的控制单元和人机交互系统,用于采集、存储本单元内的系统信息,设备提供网络接口,采用标准网路数据链路层TCP/IP通讯协议,与智能管控系统通讯。采用本地/远程控制模式。当系统意外故障或其他原因引起的不能整线运行时,各个单元可独立运行。

       系统能够自动收集生产加工和设备数据进行分析汇总,通过电子看板实时监控显示,打造钢板下料、分拣的自动化生产线。项目预留DNC/ERP/MES/CAM等智能互联互通通信接口,实现平台智能化对接。

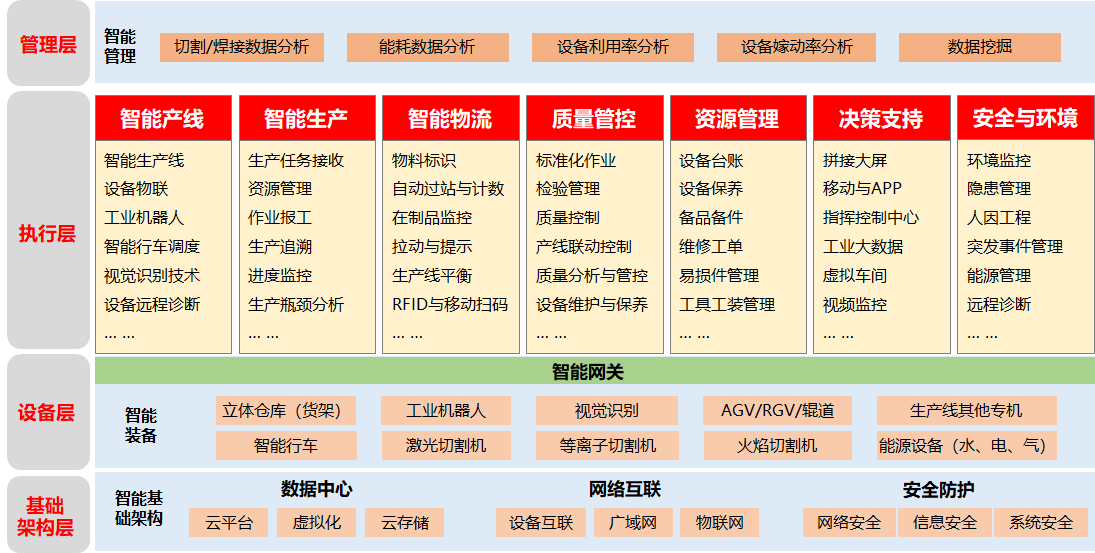

图:中控系统软件功能架构


图:系统集成规划


       针对生产任务和设备运营状态的可视化监控,在中控室的明显位置布置任务总体状态及设备总览的监控界面,中央监控室可视化监控的主要内容主要有:

       Ø 生产模拟显示、各车间一览图

       Ø 生产设备运行、停止、故障、报警详细信息

       Ø 生产设备参数,运行参数显示

       Ø 生产网络状态显示

       Ø 报表,KPI关键指标显示

       Ø 生产产量信息显示

       Ø 显示生产实时视频监控信息


      效益价值

       1)整合生产设备、物流设备以及仓储设备等生产资源,实现了下料线少人化生产;

       2)实现了下料线中关键设备的运行状况监控,对关键设备进行合理的调度,确保生产线的高效率运转;

       3)以电脑调度替代人工调度,减低劳动强度,提高调度效率,减少人工失误,同时保留人工调度功能,在异常情况下可进行人工调度,确保生产顺利进行;

       4)实时全面监控设备运行状态和生产数据,自动汇总统计车间所需数据,量化管理,为上层MES系统提供数据支撑;

       5)实现统一的条码机制,包括钢板原材料、切割后下料毛坯的物料附码,以及这些物料在各制造单元间转运的自动扫码和识别;

       6)与单元外的物流系统进行信息交互,通过RFID、进出站到位信号等完成单元内、外的物料交换;

       7)实现生产信息追溯,包括生产过程中每道工位的人、机、料、法、环等信息,以及相关的产品条码关联、质量过程记录等。
